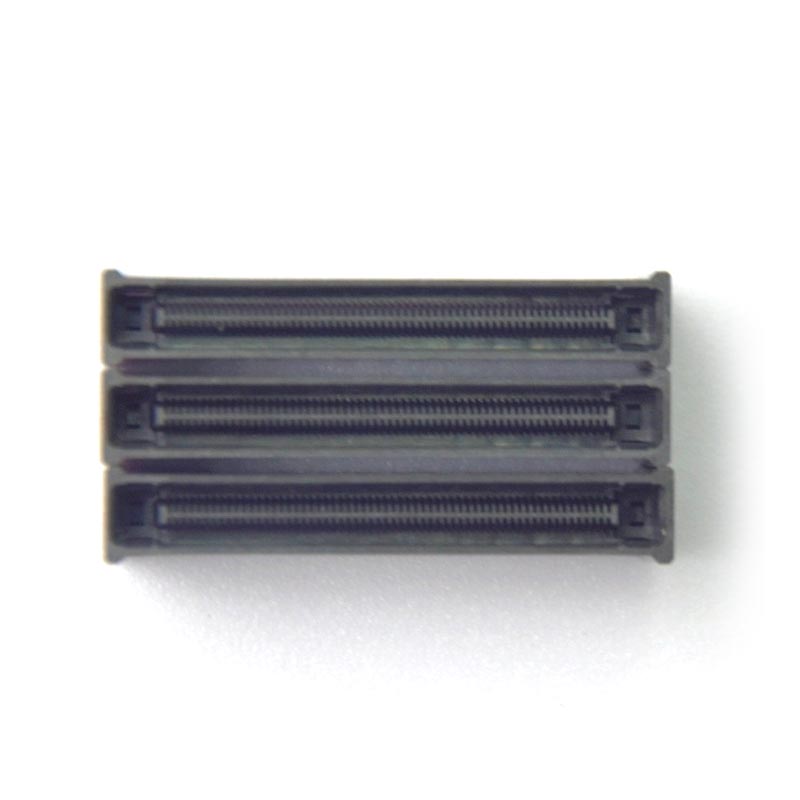

Riepilogo dell'articolo: Stampaggio ad iniezione di connettoriè un processo di produzione fondamentale per la produzione di alloggiamenti in plastica precisi e durevoli e di componenti isolanti utilizzati nei connettori elettronici. Dalla selezione dei materiali e dalla progettazione dello stampo all'ispezione dimensionale e alla coerenza della produzione, ogni fase influenza le prestazioni del connettore.Qirenè specializzata in soluzioni di stampaggio di connettori di precisione, offrendo utensili personalizzati, lavorazioni meccaniche di precisione e supporto alla produzione per applicazioni nell'elettronica automobilistica, elettrodomestici, apparecchiature industriali e altri prodotti elettronici. Comprendere il processo aiuta i progettisti di prodotto e i team di acquisto a prendere decisioni informate su qualità, costi e affidabilità della produzione a lungo termine.
Lo stampaggio a iniezione di connettori è un processo di produzione in cui il materiale termoplastico fuso viene iniettato in una cavità dello stampo progettata con precisione, raffreddato ed espulso per creare un componente finito. È ampiamente utilizzato per produrre alloggiamenti in plastica, supporti per terminali, strutture isolanti, gusci protettivi e altre parti necessarie per connettori elettrici ed elettronici.
A differenza di molti componenti in plastica di uso generale, le parti dei connettori spesso contengono piccole aperture, pareti sottili, complesse funzioni di bloccaggio e posizioni dei terminali ravvicinate. Queste funzionalità devono funzionare insieme ai contatti metallici e ai componenti di accoppiamento. Anche una piccola deviazione dimensionale può influire sull'assemblaggio, sulla forza di inserimento, sull'allineamento dei terminali o sull'affidabilità del collegamento elettrico.
Per questo motivo, il successo dello stampaggio dei connettori dipende dal coordinamento tra ingegneria dei materiali, progettazione dello stampo, impostazioni della macchina e procedure di ispezione. Qiren fornisce soluzioni di stampaggio a iniezione di connettori di precisione per i clienti che cercano componenti in plastica personalizzati e utensili per applicazioni impegnative.
Le applicazioni tipiche includono:
La precisione è fondamentale per le prestazioni del connettore poiché l'alloggiamento stampato stabilisce la posizione e il supporto dei contatti conduttivi. Le sue dimensioni influenzano il modo in cui i componenti si incastrano, il modo in cui i terminali rimangono fissati e le prestazioni del connettore durante l'uso ripetuto.
Diversi fattori rendono lo stampaggio di connettori di precisione più impegnativo rispetto a molte applicazioni convenzionali di stampaggio di plastica.
Passo del terminale, dimensioni della cavità, strutture di bloccaggio e superfici di accoppiamento devono essere conformi ai disegni tecnici approvati. Le tolleranze dovrebbero essere stabilite in base ai requisiti funzionali di ciascun componente anziché applicare una tolleranza inutilmente ristretta a ogni caratteristica.
L'alloggiamento in plastica deve fornire un isolamento adeguato per l'ambiente operativo previsto. La scelta del materiale, lo spessore delle pareti, la distanza superficiale, lo spazio libero e la presenza di vuoti o contaminazione possono influire sulla sicurezza elettrica. I requisiti devono essere valutati rispetto agli standard di prodotto applicabili e alle condizioni operative.
Gli alloggiamenti dei connettori possono subire forze di inserimento, vibrazioni, variazioni di temperatura e cicli di accoppiamento ripetuti. Il componente stampato deve mantenere la sua forma e supportare i terminali senza fessurazioni, deformazioni eccessive o perdita di ritenzione.
Un prototipo di successo è solo il punto di partenza. I produttori devono mantenere dimensioni ripetibili e prestazioni funzionali tra lotti di produzione, cavità dello stampo e lotti di materiali. Una lavorazione stabile riduce gli scarti evitabili, le rilavorazioni e le interruzioni dell'assemblaggio.
La selezione del materiale influisce sulla modellabilità, sul ritiro, sulla resistenza al calore, sulle prestazioni di isolamento, sulla resistenza meccanica, sulla sensibilità all'umidità e sul costo del componente finale. La resina migliore dipende dal design del connettore e dall'ambiente operativo.
| Materiale | Caratteristiche chiave | Potenziali applicazioni | Considerazioni sulla selezione |
|---|---|---|---|
| PBT | Buona stabilità dimensionale e isolamento elettrico | Alloggiamenti elettrici e connettori per apparecchi | Valutare l'esposizione al calore, il ritiro e le condizioni di umidità. |
| PA (nylon) | Buona resistenza meccanica e tenacità | Connettori automobilistici e industriali | Considera l'assorbimento dell'umidità e il suo effetto sulle dimensioni. |
| LCP | Basso potenziale di deformazione e idoneità per progetti a passo fine | Connettori elettronici compatti e ad alta densità | Richiede un attento controllo del flusso del materiale e delle condizioni di stampaggio. |
| PPS | Capacità alle alte temperature e resistenza chimica | Applicazioni elettriche e industriali specializzate | Valutare i requisiti di lavorazione, i costi e la progettazione meccanica. |
| Resina rinforzata con fibra di vetro | Rigidità migliorata e ritiro direzionale ridotto in formulazioni adatte | Alloggiamenti per connettori strutturali | L'orientamento delle fibre può influenzare la deformazione e la precisione dimensionale. |
Questi materiali non sono intercambiabili. Gli ingegneri dovrebbero esaminare il tipo di resina, la temperatura operativa, i requisiti di ritardanza di fiamma, le proprietà dielettriche, l'esposizione chimica e i requisiti normativi applicabili prima di finalizzare una specifica.
Per ulteriori indicazioni, esplora le soluzioni di stampaggio a iniezione di connettori di Qiren e le relative capacità di produzione di stampi di precisione.
Un progetto affidabile di stampaggio a iniezione di connettori segue un flusso di lavoro strutturato. La sequenza può variare a seconda della geometria del componente, dei requisiti dell'inserto, del volume di produzione e dei criteri di ispezione, ma le fasi essenziali rimangono simili.
Per i connettori contenenti terminali metallici, il posizionamento e il fissaggio dell'inserto richiedono particolare attenzione. Il caricamento o l'assemblaggio automatizzato degli inserti può essere appropriato per programmi di volume più elevato, a condizione che l'apparecchiatura possa mantenere costantemente l'allineamento dei componenti.
Le decisioni di progettazione prese prima dell'inizio della lavorazione possono evitare costose modifiche successive. Una revisione della progettazione finalizzata alla producibilità dovrebbe considerare il modo in cui il componente si riempirà, si raffredderà, verrà espulso, si assemblerà e funzionerà nella sua applicazione finale.
Dove possibile, lo spessore della parete relativamente uniforme aiuta a favorire un riempimento e un raffreddamento costanti. Transizioni improvvise di spessore possono contribuire alla formazione di segni di avvallamento, stress interno o deformazione. Le nervature e le bugne dovrebbero essere progettate per fornire la resistenza richiesta senza creare sezioni inutilmente spesse.
Il posizionamento del punto di accesso influisce sui modelli di riempimento, sulla posizione delle linee di saldatura, sull'impaccamento e sull'aspetto della superficie. Negli alloggiamenti dei connettori, il punto di accesso deve essere posizionato tenendo conto delle superfici critiche di accoppiamento, delle tasche dei terminali e delle aree sollecitate meccanicamente.
Angoli di sformo adeguati e sistemi di espulsione ben progettati aiutano a rilasciare le parti stampate senza danneggiare le parti delicate. Lo sformo richiesto dipende dalla resina, dalla struttura della superficie, dalla geometria della parte e dai requisiti dimensionali.
Per i connettori stampati a inserto, i terminali metallici devono rimanere nelle posizioni specificate durante l'iniezione e il raffreddamento. Il supporto dello stampo, la precisione del caricamento dell'inserto, il flusso della resina e l'espansione termica influenzano tutti il rapporto finale tra l'alloggiamento in plastica e i componenti metallici.
Le pratiche di progettazione utili includono:
Il controllo di qualità per lo stampaggio a iniezione dei connettori dovrebbe riguardare sia l'aspetto del componente stampato che le sue prestazioni funzionali. Una parte può sembrare accettabile pur presentando un disallineamento terminale, una deriva dimensionale o una ritenzione meccanica insufficiente.
Un piano di ispezione pratico può includere i seguenti controlli:
I difetti comuni e le loro potenziali cause includono:
| Difetto | Possibile causa | Approccio correttivo |
|---|---|---|
| Flash | Spazi nella linea di giunzione, pressione eccessiva o usura dello stampo | Ispeziona le condizioni degli utensili e ottimizza le impostazioni di elaborazione. |
| Colpi brevi | Riempimento insufficiente, flusso limitato o ventilazione inadeguata | Esaminare la progettazione del cancello, i parametri di sfiato e riempimento. |
| Deformazione | Raffreddamento irregolare, orientamento del materiale o ritiro differenziale | Migliorare il bilanciamento del raffreddamento e rivedere la geometria e la selezione dei materiali. |
| Segni di lavandino | Sezioni spesse o imballaggio e raffreddamento insufficienti | Ottimizzare la geometria delle pareti e le condizioni di impaccamento. |
| Disallineamento dei terminali | Movimento dell'inserto, variazione dell'utensileria o caricamento incoerente | Migliora la posizione dell'inserto, il supporto e la verifica dimensionale. |
I limiti di accettazione e la frequenza dei test dovrebbero essere definiti dalle specifiche del prodotto, dai requisiti del cliente e dal livello di rischio. Per applicazioni critiche per la sicurezza o ad alta affidabilità, potrebbe essere necessaria una convalida aggiuntiva.
Non tutti i connettori richiedono lo stesso investimento in attrezzature o la stessa strategia di ispezione. Il seguente confronto illustra come i requisiti applicativi influenzano l'approccio produttivo.
| Requisito | Connettore standard | Connettore di precisione |
|---|---|---|
| Geometria | Caratteristiche relativamente semplici | Cavità fini e dettagli complessi |
| Strategia di tolleranza | In base ai requisiti generali di assemblaggio | Le funzionalità critiche ricevono limiti più severi e basati sulle funzioni |
| Utensileria | Configurazione dello stampo convenzionale, ove opportuno | Controllo più impegnativo di cavità, raffreddamento, ventilazione e allineamento |
| Ispezione | Controlli visivi e dimensionali | Metrologia dettagliata e verifica funzionale aggiuntiva |
| Rischio di processo | Principalmente correlato al riempimento e alle dimensioni generali | Può includere la posizione terminale, l'accoppiamento, la deformazione e la ritenzione |
La distinzione non è semplicemente una questione di dimensioni del prodotto. Un connettore piccolo può richiedere attrezzature altamente sofisticate se contiene terminali ravvicinati o deve mantenere un allineamento preciso con un circuito stampato. I requisiti tecnici dovrebbero determinare il processo piuttosto che ipotesi basate solo sull’apparenza.
Scegliere un fornitore significa valutare la sua capacità di trasformare i requisiti ingegneristici in risultati produttivi ripetibili. Un preventivo competitivo è importante, ma anche la qualità degli utensili, la stabilità del processo, la comunicazione e il supporto tecnico influiscono sul costo totale di proprietà.
Quando si valuta un produttore di connettori per stampaggio a iniezione, considerare le seguenti domande:
Qiren Electronics si concentra su stampi per connettori in plastica di precisione e soluzioni personalizzate di stampaggio a iniezione. Secondo le informazioni sul prodotto, l'azienda evidenzia una capacità di tolleranza nominale di ±0,01 mm, un tasso di rendimento riportato fino al 99,2%, acciaio per stampi tedesco, analisi del flusso dello stampo e gestione dell'officina integrata MES. Queste cifre dovrebbero essere confermate rispetto alla geometria della parte specifica, al materiale, al metodo di misurazione e alle condizioni di produzione durante la valutazione del progetto.
Qiren descrive inoltre il supporto per l'ottimizzazione e gli aggiornamenti dello stampo durante il primo anno di utilizzo dello stampo. Gli acquirenti possono discutere queste funzionalità insieme ai requisiti per i propri progetti di connettori anziché fare affidamento solo sulle specifiche generali.
Per informazioni sulla produzione correlate, visitare la pagina del prodotto Stampaggio a iniezione di connettori o esplorare il sito Web di produzione di stampi e componenti di precisione di Qiren.
Viene utilizzato per produrre alloggiamenti di connettori in plastica, corpi isolanti, supporti di terminali, gusci protettivi e altri componenti che richiedono una geometria accurata e una produzione ripetibile. Le applicazioni tipiche includono l'elettronica automobilistica, gli elettrodomestici, l'automazione industriale e i dispositivi elettronici di consumo.
Non esiste un unico materiale migliore per ogni connettore. PBT e nylon sono scelte comuni per molte applicazioni elettriche e meccaniche, mentre LCP e PPS possono adattarsi a progetti con requisiti dimensionali o termici impegnativi. La scelta finale dipende dall'ambiente operativo del connettore, dalle specifiche elettriche, dai carichi meccanici e dagli obiettivi di costo.
Le tolleranze ottenibili dipendono dalla geometria della parte, dal comportamento della resina, dalla costruzione dello stampo, dalla stabilità del processo e dai metodi di misurazione. Qiren elenca una capacità di tolleranza nominale di ±0,01 mm per la sua offerta di stampaggio di precisione. Gli acquirenti dovrebbero confermare se questa tolleranza è fattibile per ciascuna caratteristica critica del loro progetto specifico.
Le cause più comuni includono la movimentazione inadeguata del materiale, una ventilazione inadeguata, parametri di lavorazione errati, raffreddamento non uniforme, usura dello stampo e posizionamento impreciso dell'inserto. Una revisione strutturata della progettazione, una finestra di processo controllata e un piano di ispezione basato sul rischio possono aiutare a identificare e ridurre questi problemi.
SÌ. Il modanatura dell'inserto può incapsulare o supportare terminali metallici all'interno di un alloggiamento del connettore in plastica. Il processo richiede il posizionamento appropriato dell'inserto, il supporto dello stampo, la compatibilità dei materiali e la verifica dell'allineamento e della ritenzione del terminale.
SÌ. Lo stampaggio a iniezione è particolarmente adatto per produzioni ripetibili e di grandi volumi quando le attrezzature, le condizioni del ciclo, la movimentazione dei materiali e l'ispezione sono adeguatamente controllate. Gli stampi multi-cavità e un'automazione adeguata possono migliorare la produzione, sebbene la loro idoneità dipenda dalla complessità e dalla domanda del prodotto.
Fornire il disegno tecnico 2D, il file CAD 3D, i requisiti previsti di resina o materiale, le tolleranze critiche, la domanda annuale, l'ambiente di servizio previsto e qualsiasi specifica funzionale o normativa. Chiarite inoltre se avete bisogno di produzione di stampi, parti stampate, stampaggio con inserti o una soluzione combinata.
Lo stampaggio a iniezione di connettori combina utensili di precisione, selezione appropriata dei materiali, lavorazione controllata e verifica della qualità specifica dell'applicazione. Ogni decisione influisce sulla precisione con cui un connettore si adatta, sull'affidabilità con cui supporta i contatti elettrici e sulla coerenza con cui può essere prodotto nel tempo. Identificando tempestivamente le dimensioni critiche e stabilendo chiari requisiti di ispezione, gli sviluppatori di prodotti possono ridurre i difetti evitabili e prendere decisioni di approvvigionamento più informate.
Qiren offre produzione di stampi per connettori di precisione e soluzioni di stampaggio personalizzate per applicazioni elettroniche, automobilistiche, di elettrodomestici e industriali. Se stai sviluppando un nuovo connettore o migliorando un processo di produzione esistente,contattaciper discutere i vostri disegni, requisiti di materiale, specifiche degli utensili e obiettivi di produzione. Collabora con Qiren per valutare una soluzione di produzione pratica in linea con le esigenze di precisione, qualità e consegna del tuo progetto.
